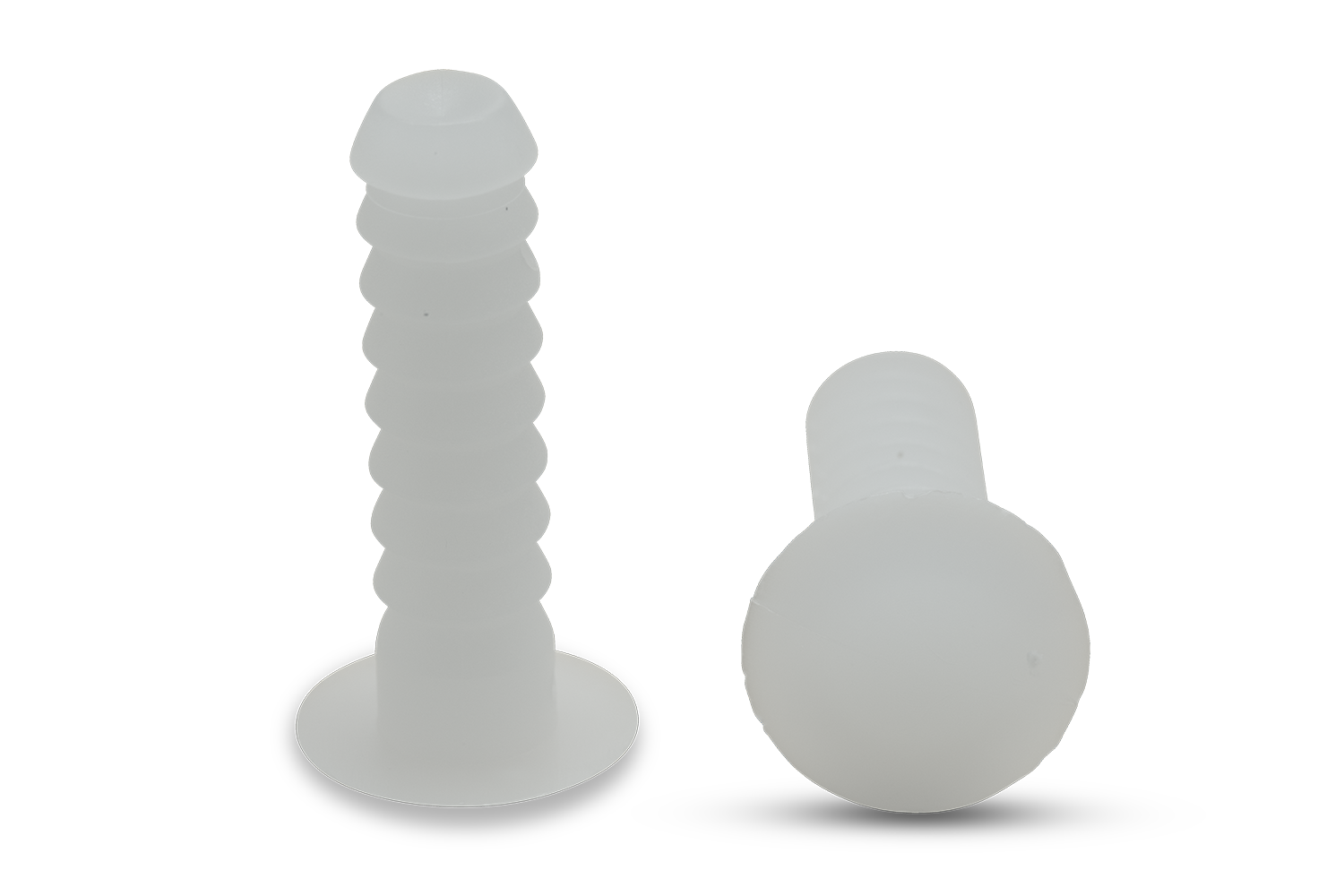

OKE Schatosendübel 8,0 x 30,0 mm
Für die verdeckte und dauerhaft stabile Montage von geschweiften Zierblenden, Armteilblenden (Schatosen) und gestalterischen Holzelementen an Polstergestellen ist der OKE Schatosendübel die bewährte Branchenlösung. Gefertigt aus zäh-elastischem Kunststoff im Original-Design von OKE (Hersteller-Nr. 4247-030), fängt dieser Spezialdübel die mechanischen Scherkräfte und Vibrationen im täglichen Gebrauch von Polstermöbeln zuverlässig auf.
Das tief ausgeprägte Tannenbaum- oder Lamellenprofil des Dübels sorgt für einen extrem hohen Auszugswiderstand im Holz- oder Holzwerkstoffrahmen. Beim Einschlagen in die materialschonende 8,0 mm Bohrung verkeilen sich die flexiblen Lamellen fest im Trägermaterial, ohne das Holz zu spalten oder den Dübel beim Einschlag zu deformieren. Der Dübel dient als exakte Aufnahme für die passenden Schatosenstifte (Befestigungsstifte), wodurch eine absolut bündige, spaltfreie und unsichtbare Verbindung Ihrer Design-Bauteile erzielt wird.
Prozesssichere Verarbeitung für die Serienfertigung und Werkstatt
In der industriellen Fertigung wie auch in der handwerklichen Polsterwerkstatt kommt es auf absolute Maßhaltigkeit an. Durch die präzise Abstimmung von Bohrungsmaß und Dübelgeometrie sitzt jeder Schatosendübel exakt fluchtend im Bauteil. Das verhindert ein Verkanten beim späteren Zusammenfügen der Polsterelemente und spart wertvolle Arbeitszeit beim Ausrichten der Zierteile.
Verarbeitungshinweise & Montage-Tipps
Für eine fachgerechte Montage von Schatosen und Zierblenden empfehlen wir folgende Vorgehensweise in der Werkstatt:
Schritt-für-Schritt-Montage:
- Bohrung setzen: Erstellen Sie im Trägergestell oder der Blende eine präzise Bohrung mit einem Durchmesser von ∅ 8,0 mm. Achten Sie auf eine Mindestbohrtiefe von 32,0 mm, damit der Dübel vollständig bündig abschließen kann.
- Dübel setzen: Schlagen Sie den Schatosendübel gerade und bündig mit einem leichten Kunststoff- oder Schonhammer in die Bohrung ein.
- Stifte montieren: Setzen Sie die passenden Schatosenstifte in das Gegenstück ein und fügen Sie die Bauteile durch gleichmäßigen Druck zusammen, bis die Blende fest und spaltfrei aufliegt.
Werkstatt-Tipp: Bei harten Werkstoffen wie Buche oder Multiplex empfiehlt es sich, die Kante der Bohrung minimal zu senken, damit der Kragen des Dübels vollkommen plan auf der Holzoberfläche aufliegt und kein minimaler Spalt unter der Blende entsteht.
Technische Daten & Sortimentsübersicht
Die technischen Spezifikationen des OKE Schatosendübels im Überblick:
| Art.-Nr. |
Bezeichnung |
Original OKE-Nr. |
Bohrung ∅ |
Länge |
VE |
| 500293 |
OKE Schatosendübel 8,0 x 30,0 mm |
4247-030 |
8,0 mm |
30,0 mm |
100 Stk. |
